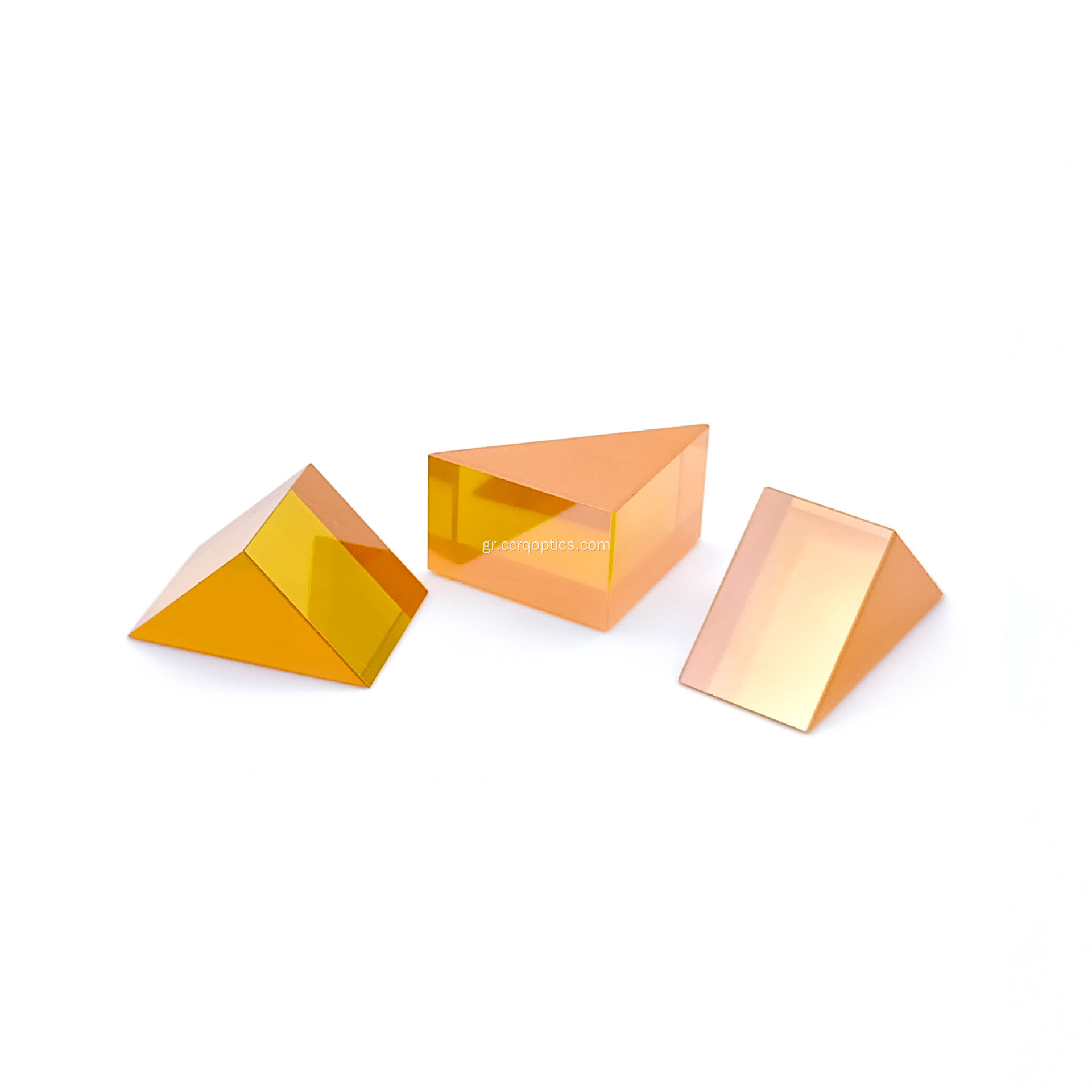

Προσαρμοσμένο πρίσμα ορθής γωνίας

$18-88 /Piece/Pieces

Τρόπος Πληρωμής:	T/T
Incoterm:	FOB
Min. Παραγγελία:	10 Piece/Pieces
μεταφορά:	Air,Express
Λιμάνι:	beijing,guangzhou,shenzhen

Επικοινωνήστε τώρα

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Συσκευασία & παράδοση

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Αρ. μοντέλου: RAP-CCRQ

Συσκευασία & παράδοση

Πώληση μονάδων	:	Piece/Pieces
Τύπος Πακέτου	:	τυλιγμένο με φούσκα σε κουτί για να αποφευχθεί η ζημιά
Παράδειγμα εικόνας	:

The file is encrypted. Please fill in the following information to continue accessing it

ζαφείρι πρίσμα

Πρίσμα και παράθυρο CaF2



Περιγραφή Προϊόντος

Ένα ορθογώνιο πρίσμα είναι ένα οπτικό στοιχείο με σχήμα διατομής ισοσκελούς ορθογώνιου τριγώνου (45°-45°-90°). Η κύρια λειτουργία του είναι να αλλάζει αποτελεσματικά την κατεύθυνση της διαδρομής του φωτός μέσω της ολικής εσωτερικής ανάκλασης (TIR) και χρησιμοποιείται συχνά ως εναλλακτική λύση σε επίπεδους ανακλαστήρες.

Λειτουργία οπτικής διαδρομής πυρήνα

Ανάλογα με την κατεύθυνση του προσπίπτοντος φωτός, μπορεί να επιτύχει δύο κύριους τύπους διάθλασης.

* Στροφή 90° (που χρησιμοποιείται πιο συχνά στην καθημερινή ζωή

Όταν το φως προσπίπτει κάθετα σε μια ορθογώνια επιφάνεια, υφίσταται ολική ανάκλαση στην κεκλιμένη επιφάνεια και στη συνέχεια εξέρχεται κάθετα από την άλλη επιφάνεια ορθής γωνίας. Αυτή είναι η θεμελιώδης αρχή στην οποία βασίζεται η αναδίπλωση των οπτικών διαδρομών σε περισκόπια και μικροσκόπια

* Φως οπισθοανακλαστήρα 180° εισέρχεται στην κεκλιμένη επιφάνεια κάθετα. αντανακλάται μία φορά σε κάθε μία από τις δύο ορθογώνιες επιφάνειες και τελικά επιστρέφει παράλληλα με την κατεύθυνση πρόσπτωσης. Αυτό το χαρακτηριστικό επιστροφής κατά μήκος της αρχικής διαδρομής χρησιμοποιείται συχνά σε συστήματα μέτρησης απόστασης ή ευθυγράμμισης

Ορθογώνιο πρίσμα VS Επίπεδος καθρέφτης

Σε σύγκριση με τον επικαλυμμένο επίπεδο καθρέφτη, τα ορθογώνια πρίσματα έχουν μοναδικά πλεονεκτήματα σε εφαρμογές μηχανικής:

*Υψηλή απόδοση ανάκλασης: Χρησιμοποιώντας φυσική ολική ανάκλαση, δεν υπάρχει σχεδόν καμία απώλεια ενέργειας, η οποία είναι ανώτερη από τον ρυθμό ανάκλασης των μεταλλικών επικαλύψεων.

*Ισχυρή σταθερότητα: με επίπεδα αναφοράς 45° και 90°, η μηχανική εγκατάσταση είναι πιο ασφαλής και έχει καλή σεισμική αντίσταση

*Καλή αντοχή: η ανακλαστική επιφάνεια βρίσκεται μέσα στο γυαλί, το οποίο είναι λιγότερο επιρρεπές στην απορρόφηση υγρασίας, γρατσουνιές οξείδωσης

Τυπικά σενάρια εφαρμογής

*Οπτική αναδίπλωση διαδρομής: μείωση των διαμήκων διαστάσεων του εξοπλισμού σε τηλεσκόπια και μικροσκόπια

*Περιστροφή εικόνας: αλλαγή του προσανατολισμού της εικόνας (ανάποδα/αριστερά-δεξιά αναστροφή)

*Σύστημα λέιζερ: Οδηγεί την ακτίνα λέιζερ να στρίψει 90° ή λειτουργεί ως ανακλαστήρας

*Όργανα μέτρησης: Όργανο ισοπέδωσης, όργανο μέτρησης απόστασης με ανακλαστικούς στόχους

Επιλογή και υλικά

Κοινά υλικά γυαλί k9/N-bk7 κατάλληλο για 350-2000nm ή τηγμένο πυρίτιο/Ζαφείρι (για εφαρμογή υπεριώδους/βαθιάς υπεριώδους, υπέρυθρο λέιζερ 10,6um CO2 θα επιλέξει Znse

Πρόταση επίστρωσης: εάν η γωνία πρόσπτωσης του φωτός μπορεί να είναι μικρότερη από την συνολική κρίσιμη γωνία ανάκλασης 42°, πρέπει να κάνετε επίστρωση HR (όπως επίστρωση αλουμινίου) στην κεκλιμένη επιφάνεια για να διασφαλιστεί η ανακλαστικότητα

Προδιαγραφές

Substrate	K9, N-SF11,Fused silica,Sapphire, CaF2,Znse optical glass
Size	5-300mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3' (45° or 90°)
CA	>90%
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45degree
Coating	AR, HR, Beamsplitter as choice

Η εταιρεία μας που ειδικεύεται στην επεξεργασία, παραγωγή και πωλήσεις οπτικών εξαρτημάτων ακριβείας, ειδικευόμαστε σε οπτικά εξαρτήματα όπως Sapphire Windows, Spherical Lens, Optical Mirrors Optical Windows, Optical Prisms, Filters και Laser.

Διαθέτουμε μια εξειδικευμένη ομάδα οπτικών μηχανικών που είναι εξειδικευμένη στην επεξεργασία οπτικών εξαρτημάτων για πάνω από 10 χρόνια και διαθέτει ολοκληρωμένη γραμμή παραγωγής κοπής, φρεζαρίσματος, λείανσης, στίλβωσης, επίστρωσης, βαφής ψεκασμού και συναρμολόγησης.

Η ανώτερη ποιότητα του προϊόντος και η καλύτερη εξυπηρέτηση μας επιτρέπουν να συνεργαζόμαστε με όλο και περισσότερους πελάτες στο εσωτερικό και στο εξωτερικό.

Οι κατηγορίες προϊόντων μας παρατίθενται ως εξής.

1. Οπτικά λέιζερ, όπως φακός εστίασης λέιζερ, καθρέφτης λέιζερ που εφαρμόζεται σε μηχανές κοπής και χάραξης λέιζερ κ.λπ.

2. Υπέρυθρα οπτικά, όπως Παράθυρο Sapphire, Παράθυρο CaF2, Παράθυρο BaF2, Παράθυρο MgF2, παράθυρο ZnS, παράθυρο Znse, Παράθυρο πυριτίου, IRG205, IRG206, IRG207 κ.λπ.

3. Οπτικά εξαρτήματα γυαλιού, όπως σφαιρικός φακός, διπλό αχρωματικό φακό, σφαιρικός φακός, πρίσμα γωνιακού κύβου, οπτικός φακός, πρίσμα ορθής γωνίας, πρίσμα ATR κ.λπ.

4. Οπτικοί καθρέφτες, διηλεκτρικός καθρέφτης, σφαιρικός κοίλος ή κυρτός καθρέφτης, επίστρωση παραβολικών κατόπτρων εκτός άξονα, συμπεριλαμβανομένων ασήμι, χρυσού, αλουμινίου, χαλκού, νικελίου κ.λπ.

Εκτός αυτού, ειδικευτήκαμε επίσης στην κατασκευή πρίσματος μεγάλου μεγέθους, όπως πρίσμα Periscope, Beamsplitter (Cube, Plate).

Διαθέτουμε προηγμένα μηχανήματα επίστρωσης και σχετικό εξοπλισμό, όπως συσκευές καθαρισμού με υπερήχους. Η τεχνική μας ομάδα είναι σε θέση να εκτελεί διάφορους τύπους διαδικασιών επίστρωσης για να καλύψει τη διαφορετική ζήτηση, συμπεριλαμβανομένης της επίστρωσης AR, της επίστρωσης HR, της επίστρωσης μακράς διέλευσης, της επίστρωσης βραχυπρόθεσμου, της επίστρωσης ζώνης, της επίστρωσης κατά λέιζερ, της αδιάβροχης επίστρωσης, της μεταλλικής επίστρωσης και της αγώγιμης επίστρωσης

Προκειμένου να διασφαλιστεί η υψηλότερη ποιότητα των οπτικών εξαρτημάτων, η εταιρεία μας εξοπλίστηκε με προηγμένο εξοπλισμό δοκιμών όπως το τρισδιάστατο οπτικό προφίλόμετρο ZYGO, συμβολόμετρο λέιζερ, φασματοφωτόμετρο UV-3600 και μηχανές μέτρησης βίντεο

Ο σκοπός εξυπηρέτησης της εταιρείας μας είναι η αρχή που βασίζεται στην ειλικρίνεια, την προσοχή στην ποιότητα, την επιδίωξη της αριστείας, την αξία μετοχών, είμαστε πρόθυμοι να γίνουμε οι καλύτεροι προμηθευτές σας οπτικών εξαρτημάτων στην Κίνα.
