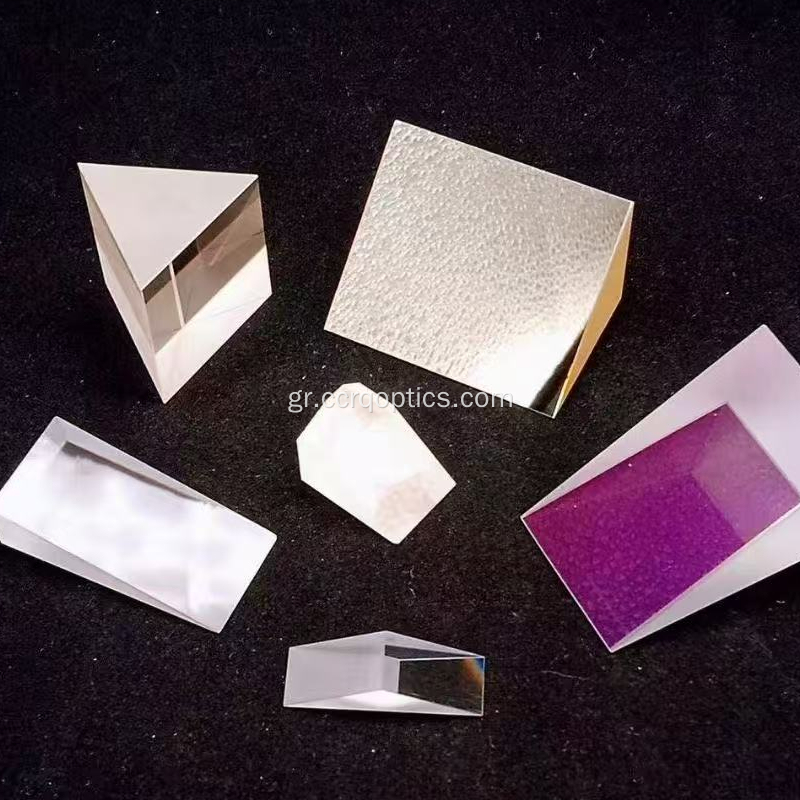

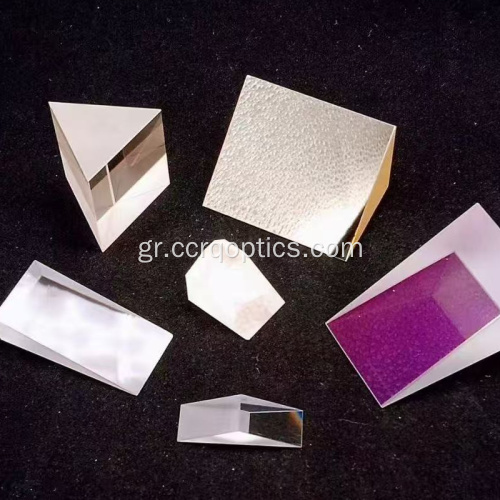

Προσαρμοσμένο οπτικό πρίσμα ορθής γωνίας με υψηλή ακρίβεια

Προσαρμοσμένο οπτικό πρίσμα ορθής γωνίας με υψηλή ακρίβεια

Name: ζαφείρι πρίσμα
Uploaded: 2026-04-07T08:01:34+08:00
Description: Τα οπτικά πρίσματα χρησιμοποιούνται για να ανακατευθύνουν το

$5.8-58 /Piece/Pieces

Τρόπος Πληρωμής:	T/T
Incoterm:	FOB,Express Delivery
Min. Παραγγελία:	5 Piece/Pieces
μεταφορά:	Express,Air
Λιμάνι:	beijing,shanghai,guangzhou

Επικοινωνήστε τώρα

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Συσκευασία & παράδοση

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Αρ. μοντέλου: PR2-CCRQ

Συσκευασία & παράδοση

Πώληση μονάδων	:	Piece/Pieces
Τύπος Πακέτου	:	χαρτοκιβώτιο ασφαλείας με αντικραδασμικό
Παράδειγμα εικόνας	:

The file is encrypted. Please fill in the following information to continue accessing it

ζαφείρι πρίσμα

Πρίσμα και παράθυρο CaF2



Περιγραφή Προϊόντος

Τα οπτικά πρίσματα χρησιμοποιούνται για να ανακατευθύνουν το φως σε έναν καθορισμένο άγγελο. Μπορεί να χρησιμοποιηθούν με διάφορους τρόπους για απόκλιση δέσμης ή ως υποστρώματα για διαχωριστές δέσμης

όταν μια δέσμη εισέρχεται κάθετα σε ένα από τα σκέλη του πρίσματος, φτάνει στην όψη της υποτείνουσας σε πρόσπτωση μεγαλύτερη από την κρίσιμη γωνία. Σύμφωνα με το χαρακτηριστικό του πρίσματος, μπορεί να διακρίνει τους ακόλουθους 4 τύπους.

1. Πρίσμα ορθής γωνίας, πρίσμα κάμψης ορθής γωνίας

Ανακλαστήρες 90°

TIR ή προστατευμένη επίστρωση αλουμινίου

Αντανακλά εντελώς εσωτερικά στην υπόταση και αναδύεται κανονικά στο πρόσωπο του άλλου ποδιού

Εάν η δέσμη εισέρχεται κάθετα στην όψη της υποτείνουσας, υφίσταται δύο ολικές εσωτερικές αντανακλάσεις στις όψεις των ποδιών και αναδύεται προς την αντίθετη κατεύθυνση (εκτροπή 180°)

Σε αυτά τα πρίσματα εφαρμόζονται πολλές διαφορετικές επικαλύψεις, μερικοί συνηθισμένοι τύποι είναι αντιανακλαστική επίστρωση σε δύο πόδια, προστατευμένη επίστρωση αλουμινίου σε υποτείνουσα με μαύρη βαφή σφράγισης για να εξασφαλιστεί

Αυτά τα πριμ είναι κατάλληλα για γραμμές οπτικής καθυστέρησης και για χρήση υψηλής ισχύος

2.Πτυσσόμενο πρίσμα δεξιάς γωνίας

Ανακλαστήρες 180°

Αλουμίνιο στα πόδια και AR στην υποτείνουσα

3.Dispersing Prism

Brewster Prism

Littrow Prims

Τα Dispersing Prism χρησιμοποιούνται για τον διαχωρισμό του μήκους κύματος του φωτός.

Συνήθως χρησιμοποιούνται για τον συντονισμό της εξόδου ενός λέιζερ, διαχωρίζοντας κοντινές φασματικές γραμμές επιλεγμένου μήκους κύματος από πολυφασματική πηγή.

4.Αποκλίνουσες πριμ

Dove prims

Γωνιακοί κύβοι

Οι αποκλίνουσες ακίδες χρησιμοποιούνται για να προκαλέσουν παραμόρφωση σε μια εισερχόμενη δέσμη

Το Dove Prisms δημιουργεί μια αναστροφή εικόνας σε μια είσοδο δέσμης παράλληλη με τη βάση

Οι γωνιακοί κύβοι δημιουργούν σταθερή απόκλιση 180° ανεξάρτητα από τη γωνία εισόδου και χρησιμοποιούνται για σκοπούς ευθυγράμμισης

Απαίτηση επεξεργασίας

Size	2-200mm
Shape	right angle prism,dove prism,wedged prism,pentagonal prism,TIR prism,rhombohedral prism or customized
Substrate	all kinds of high quality and environment-protection optical glass such as k9, fused silica,sapphire,single crystal silicon,CaF2,Znse
Surface Quality	40/20
Surface Accuracy	lambda/4
Angle Tolerance	<5'
Clear Aperture	>90%
Diameter Tolerance	+0/-0.1mm
Thickness Tolerance	+/-0.1mm
Coating	AR, BBAR, Reflective coating, Dielectric coating,Beam splitter coating,waterproof film, ITO
