Name: plano κυρτός φακός και αχρωματικός φακός
Uploaded: 2026-04-07T08:02:41+08:00
Description: Ο κυρτός φακός Plano (επίπεδος κυρτός φακός) είναι ο πιο βασικός

$15-50 /Piece/Pieces

Τρόπος Πληρωμής:	T/T
Incoterm:	FOB
Min. Παραγγελία:	10 Piece/Pieces
μεταφορά:	Air,Express
Λιμάνι:	beijing,guangzhou,shenzhen

Επικοινωνήστε τώρα

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Συσκευασία & παράδοση

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Αρ. μοντέλου: PCL-CCRQ

Συσκευασία & παράδοση

Πώληση μονάδων	:	Piece/Pieces
Τύπος Πακέτου	:	τυλιγμένο με φούσκα σε κουτί για να αποφευχθεί η ζημιά
Παράδειγμα εικόνας	:

The file is encrypted. Please fill in the following information to continue accessing it

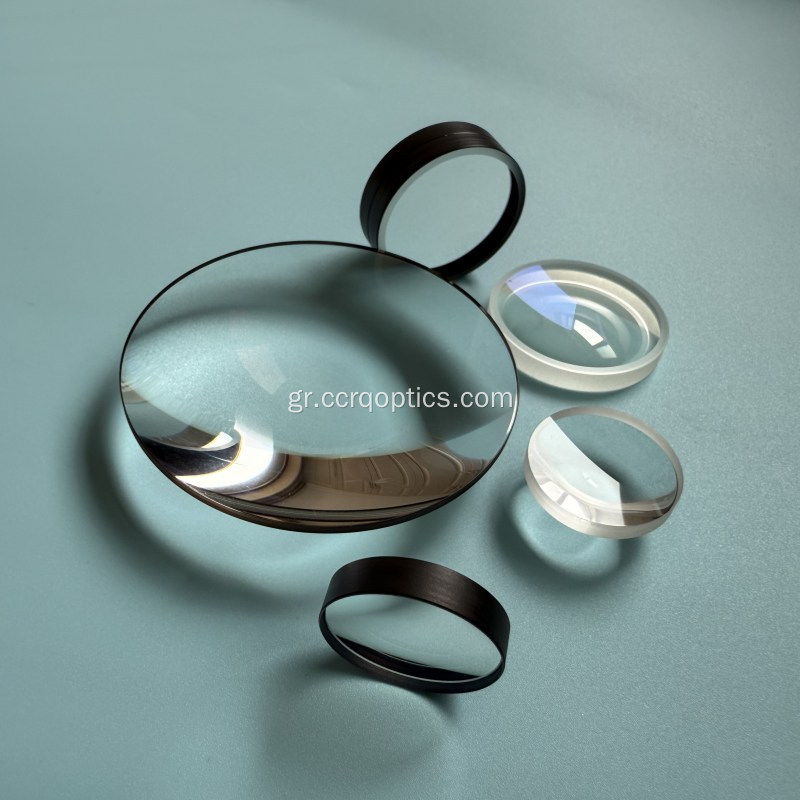

plano κυρτός φακός και αχρωματικός φακός



Περιγραφή Προϊόντος

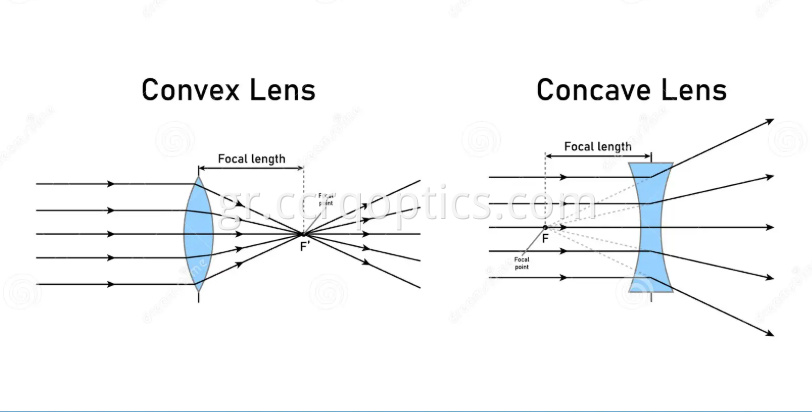

Ο κυρτός φακός Plano (επίπεδος κυρτός φακός) είναι ο πιο βασικός τύπος οπτικού φακού. Η μία πλευρά επίπεδη (επίπεδη) και η άλλη είναι κυρτή σφαιρική (κυρτή). Η κύρια λειτουργία της είναι να συγκλίνει το φως (θετική εστιακή απόσταση) και χρησιμοποιείται κυρίως για την εστίαση της δέσμης φωτός που είναι απείρως μακριά ή παράλληλες.

Ο συγκλίνοντας φακός είναι το πιο συχνά χρησιμοποιούμενο εξάρτημα σφαιρικού φακού σε οπτικά συστήματα, είναι ένας θετικός φακός που χρησιμοποιείται για τη σύγκλιση του προσπίπτοντος παράλληλου φωτός προς το εστιακό σημείο. ο επίπεδος κυρτός φακός (Ένας επίπεδος κυρτός φακός) είναι ο πιο τυπικός συγκλίνοντας φακός.

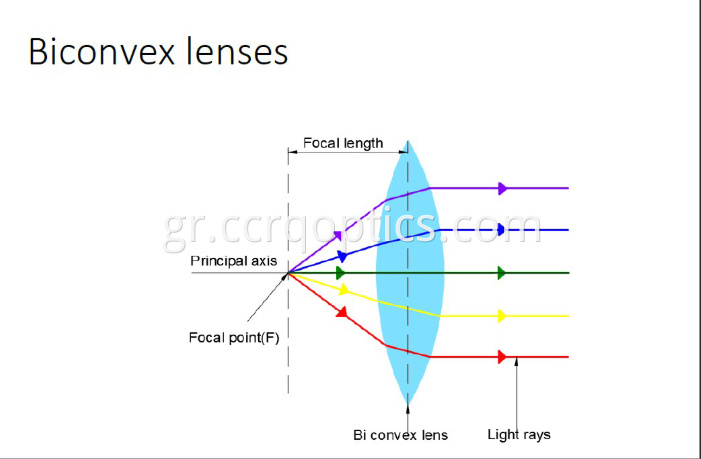

Το CCRQ προσφέρει επίσης διπλό κυρτό φακό και φακό μηνίσκου με επίστρωση AR ή χωρίς επίστρωση.

Κύρια Χαρακτηριστικά

Αρχή οπτικής διαδρομής: όταν οι κυρτές επιφάνειες επικαλύπτουν την πηγή φωτός, η εκτροπή ελαχιστοποιείται, καθιστώντας την κατάλληλη για εφαρμογές όπως η ευθυγράμμιση, η εστίαση ή η επέκταση δέσμης

Η εστιακή απόσταση καθορίζει την ικανότητα εστίασης, η οποία συνήθως κυμαίνεται από μερικά χιλιοστά έως λίγα μέτρα.

Υλικό: κοινώς ορατό φως (K9), λιωμένος χαλαζίας (UV), Znse, πυρίτιο (IR)

Σενάρια χρήσεων

Σύστημα εστίασης: Κεφαλή επεξεργασίας λέιζερ, σύζευξη ινών, φακός προβολής

Σύστημα απεικόνισης: ως η μπροστινή ομάδα φακών για μεγεθυντικό φακό ή σύστημα απεικόνισης χαμηλής ακρίβειας

Επέκταση δέσμης και ευθυγράμμιση: σε συνδυασμό με επίπεδο κοίλο φακό από διαστολέα δέσμης Kepler-Lippershey.

Ο κυρτός φακός Plano έχει πλεονεκτήματα και περιορισμό

Advantages	Limitation
Simple structure and low cost	there is spherical aberration (Edge blurring)
Easy to install( flat side surface mounting)	No suitable for wide-field imaging
Suitable for monochromatic light applications	the double convex lens has better symmetry

Προδιαγραφές

Substrate	K9, fused silica, CaF2, Znse, Silicon optical glss
Size	5-400mm
Thickness	2-20mm as request
Focal Length tolerance	+/-1%
Centration	<3'
CA	>90%
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	Protective bevel
Coating	AR,BBAR or uncoated
