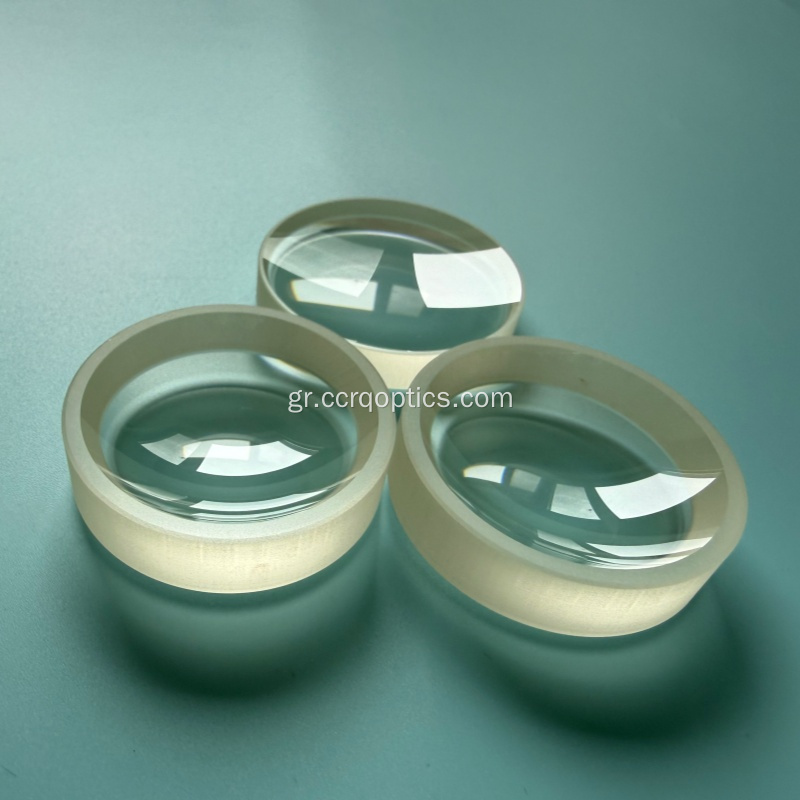

Οπτικό γυαλί CaF2 Κοίλος φακός Plano

Name: κυλινδρικός φακός μηνίσκου
Uploaded: 2026-04-07T08:02:13+08:00
Description: Ο κοίλος φακός Plano (επίπεδος κοίλος φακός) είναι ένας αρνητικός

$18-58 /Piece/Pieces

Τρόπος Πληρωμής:	T/T
Incoterm:	FOB
Min. Παραγγελία:	10 Piece/Pieces
μεταφορά:	Air,Express
Λιμάνι:	beijing,guangzhou,shenzhen

Επικοινωνήστε τώρα

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Συσκευασία & παράδοση

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Αρ. μοντέλου: PCL-CCRQ

Συσκευασία & παράδοση

Πώληση μονάδων	:	Piece/Pieces
Τύπος Πακέτου	:	τυλιγμένο με φούσκα σε κουτί για να αποφευχθεί η ζημιά
Παράδειγμα εικόνας	:

The file is encrypted. Please fill in the following information to continue accessing it

κυλινδρικός φακός μηνίσκου

βίντεο κοίλου φακού plano



Περιγραφή Προϊόντος

Ο κοίλος φακός Plano (επίπεδος κοίλος φακός) είναι ένας αρνητικός φακός (αποκλίνων φακός), που αποτελείται από μια επίπεδη επιφάνεια και μια κοίλη σφαιρική επιφάνεια με καμπύλη προς τα μέσα, είναι μέρος του σφαιρικού φακού. Το βασικό χαρακτηριστικό του είναι ότι η εστιακή απόσταση είναι αρνητική, με αποτέλεσμα το φως να αποκλίνει.

Ο αντίθετος επίπεδος κυρτός φακός είναι θετικός φακός (συγκλίνων φακός). Η μία πλευρά είναι επίπεδη ενώ η άλλη είναι κυρτή σφαιρική επιφάνεια, είναι επίσης μέρος του σφαιρικού φακού. Το βασικό χαρακτηριστικό του είναι ότι η εστιακή απόσταση είναι θετική και συγκλίνει τις ακτίνες φωτός στα οπτικά συστήματα.

Σύγκριση κυρτού φακού Plano και κοίλου φακού Plano

Dimension	Plano convex (flat convex)	plano concave( flat concave)
Shape	Middle thick, edge thin	Middle thin, edges thick
Focal Length	Postive f>0	Negative value f<0
Light path	converging parallel light	Divergent parallel light
Real object imaging	can form real images or virtual images	only upright and reduced virtual images
Aberration control	the spherical aberration is relatively small	Mainly introduce negatie ball difference

Διαφορά μεταξύ οπτικής διαδρομής και απεικόνισης

Plano κυρτός φακός (συγκλίνων)

Οπτική διαδρομή: προσπίπτει παράλληλο φως, οι φωτεινές ακτίνες κάμπτονται προς τον οπτικό άξονα και συγκλίνουν στην πραγματική εστίαση

Απεικόνιση: χρησιμοποιείται για προβολή και μεγεθυντικό φακό

Plano κοίλος φακός (αποκλίνων)

οπτική διαδρομή: το παράλληλο φως προσπίπτει, οι φωτεινές ακτίνες αποκλίνουν από τον οπτικό άξονα και κάμπτονται, οι αντίστροφες γραμμές επέκτασης τέμνονται στην εικονική εστίαση

Απεικόνιση: δεν είναι πραγματική εικόνα ενός αντικειμένου, είναι όρθια και μεγεθυμένη εικονική εικόνα

Διαφορές σεναρίων εφαρμογής

επίπεδος κυρτός φακός (κύρια απεικόνιση)

Εστίαση: Καλύψτε το λέιζερ ή το παράλληλο φως στον ανιχνευτή

Ευθυγράμμιση: μετατροπή μιας σημειακής πηγής φωτός σε παράλληλη δέσμη

Απεικόνιση: ο αντικειμενικός φακός ή το προσοφθάλμιο φωτογραφικών μηχανών, μικροσκοπίων ή τηλεσκοπίων

Plano κοίλος φακός (βοηθητική διόρθωση)

διαστολή δέσμης: όταν συνδυάζεται με έναν επίπεδο κυρτό φακό, αυξάνει τη διάμετρο της δέσμης φωτός

Ζουμ: προσθέστε έναν αρνητικό φακό στο σύστημα για να επεκτείνετε την ενεργή εστιακή απόσταση

Αντιστάθμιση: για την εξουδετέρωση της σφαιρικής ή χρωματικής εκτροπής που προκαλείται από έναν θετικό φακό

Συγκρίνετε με τους plano κυρτούς/plano κοίλους φακούς, οι φακοί Meniscus μπορούν να διορθώσουν καλύτερα τη σφαιρική εκτροπή και το κώμα, που χρησιμοποιούνται συχνά σε συστήματα απεικόνισης υψηλής ποιότητας.

Το CCRQ προσφέρει το σφαιρικό μέγεθος φακού από 5-400mm διάμετρο, υλικό από υπεριώδη ακτινοβολία, VIS και IR, επίστρωση και χωρίς επίστρωση όπως απαιτούν οι πελάτες, καλωσορίστε το ερώτημά σας.
