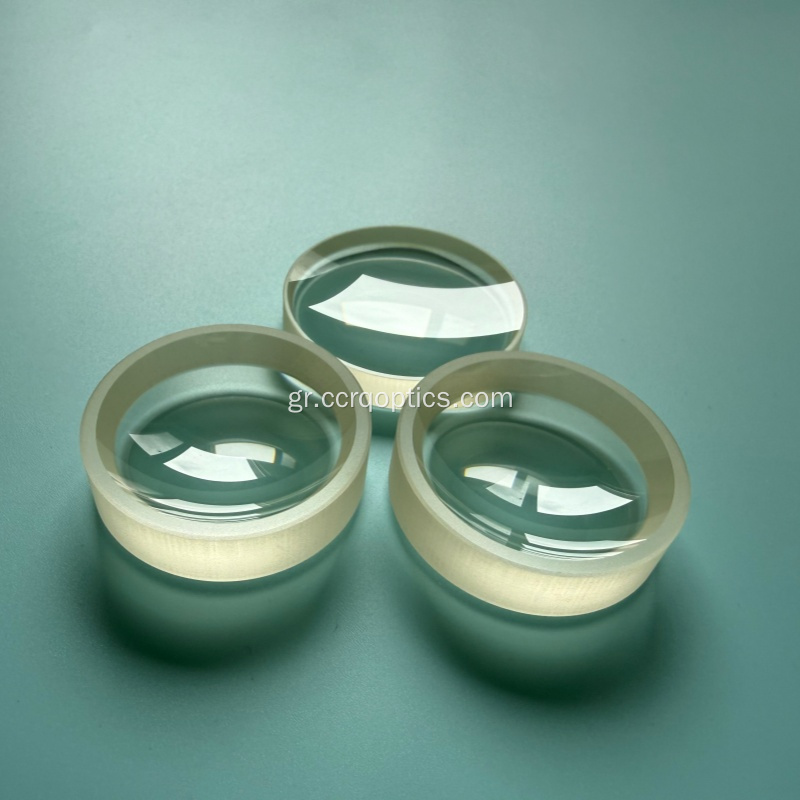

UV Fused Silica Plano-Cave φακοί

Name: βίντεο κοίλου φακού plano
Uploaded: 2026-05-07T05:22:46+08:00
Description: Ο κοίλος φακός Plano είναι αποκλίνων φακός. Η μία από τις επιφάνειές

$8-128 /Piece/Pieces

Incoterm:	FOB
Min. Παραγγελία:	5 Piece/Pieces
μεταφορά:	Air,Express
Λιμάνι:	beijing,shenzhen,guangzhou

Επικοινωνήστε τώρα

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Συσκευασία & παράδοση

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Αρ. μοντέλου: PCL-CCRQ

Συσκευασία & παράδοση

Πώληση μονάδων	:	Piece/Pieces
Τύπος Πακέτου	:	συσκευασία χαρτοκιβωτίου
Παράδειγμα εικόνας	:

The file is encrypted. Please fill in the following information to continue accessing it

βίντεο κοίλου φακού plano



Περιγραφή Προϊόντος

Ο κοίλος φακός Plano είναι αποκλίνων φακός. Η μία από τις επιφάνειές του είναι επίπεδη ενώ η άλλη είναι μια εσωτερικά κοίλη σφαιρική επιφάνεια.

Το χαρακτηριστικό του κοίλου φακού είναι ότι η άκρη είναι παχιά και το κέντρο είναι λεπτό, επομένως, δεν μπορεί να συγκλίνει το φως σε μια πραγματική εικόνα, αλλά αντίθετα προκαλεί το φως να αποκλίνει προς τα έξω

Ιδιότητες

Η αρνητική εστιακή απόσταση, αφού περάσει το φως, εξαπλώνεται και φαίνεται να προέρχεται από μια "εικονική εστίαση" μπροστά από τον φακό

Χαρακτηριστικά απεικόνισης, μπορεί να σχηματίσει μόνο μια όρθια και μεγεθυμένη εικονική εικόνα και αυτή η εικονική εικόνα βρίσκεται στην ίδια πλευρά με το αντικείμενο σε σχέση με τον φακό, δεν μπορεί να προβληθεί σε οθόνη και μπορεί να παρατηρηθεί μόνο μέσω του φακού.

Κύριος σκοπός

Συνήθως χρησιμοποιούνται διάφορες εφαρμογές, συμπεριλαμβανομένων των οπτικών λέιζερ υψηλής μετάδοσης, της μείωσης ιατρικών εικόνων, της μικροσκοπίας, των τηλεσκοπίων και της επέκτασης δέσμης κ.λπ.

Το CCRQ μπορεί να παρέχει σφαιρικούς φακούς, συμπεριλαμβανομένων επίπεδων κυρτών φακών, διπλού κυρτού φακού, επίπεδων κοίλων φακών, διπλών κοίλων φακών, θετικών φακών μηνίσκου, αρνητικού μηνίσκου, αχρωματικού διπλού φακού και ασφαιρικού φακού, ενημερώστε μας για το σχέδιο και το σχέδιό σας

Η επίστρωση AR από μήκος κύματος UV, VIS, NIR ενισχύει τη μετάδοση του φωτός και μειώνει την ανάκλαση

Πραγματικές εφαρμογές

Κιάλια και τηλεσκόπια

Γυαλιά ματιών για τη διόρθωση της μυωπίας

Κάμερες

Φακοί

Λέιζερ (CD, DVD player)

Πώς λειτουργεί ο κοίλος φακός;

Ένας κοίλος φακός είναι ακριβώς το αντίθετο με τις εξωτερικές επιφάνειες να καμπυλώνονται προς τα μέσα, επομένως κάνει τις παράλληλες ακτίνες φωτός να καμπυλώνονται προς τα έξω ή να αποκλίνουν. Ένας κοίλος φακός κάνει τις παράλληλες ακτίνες φωτός να αποκλίνουν (απλώνονται) έτσι ώστε να φαίνονται να προέρχονται από ένα σημείο πίσω από τον φακό - την εστιακή απόσταση.

Ένας κοίλος κυλινδρικός φακός είναι ένας φακός κατάδυσης, με την επιφάνειά του να είναι μια κυλινδρική επιφάνεια με καμπυλότητα προς τα μέσα. Το χαρακτηριστικό αυτού του φακού είναι ότι αλλάζει το φως μόνο προς μία κατεύθυνση (την αξονική κατεύθυνση) ενώ διατηρεί το φως αμετάβλητο στην κάθετη κατεύθυνση.

Κυρίως χαρακτηριστικά

Αρνητική εστιακή απόσταση, αφού περάσει το φως, θα εξαπλωθεί προς τα έξω

Ασύμμετρη απεικόνιση, λειτουργεί μόνο σε μία διάσταση. Για παράδειγμα, ένας οριζόντια τοποθετημένος κοίλος κυλινδρικός καθρέφτης θα προκαλέσει απόκλιση του φωτός στην οριζόντια κατεύθυνση, αλλά το φως στην κατακόρυφη διεύθυνση θα περάσει απευθείας χωρίς να επηρεαστεί

Κύριος Σκοπός

Κυλινδρικοί κοίλοι φακοί είναι διαθέσιμοι με θετική ή αρνητική εστιακή απόσταση, ιδανικοί για δημιουργία γραμμής λέιζερ ή διαμόρφωση αναμορφικής δέσμης για κυκλοποίηση των εξόδων λέιζερ.

Κυλινδρικοί κοίλοι φακοί γνωστοί και ως αρνητικοί κυλινδρικοί φακοί, αυτοί εστιάζουν το φως σε μια γραμμή αντί για ένα σημείο, όπως θα έκανε ένας σφαιρικός φακός

Οι αρνητικοί κυλινδρικοί φακοί χρησιμοποιούνται περισσότερο στη σάρωση γραμμικού κώδικα, σε συστήματα οπτικών προβολής και σε συστήματα μέτρησης λέιζερ και οπτικά όργανα

Προαιρετική επίστρωση AR με περιοχή UV, VIS, NIR

Προδιαγραφές

Substrate	K9, Fused silica, Sapphire, CaF2,Silicon, Germanium,Znse, ZnS, CDGM optical glass
Size	5-300mm
Thickness tolerance	+0/-0.1mm
Focal length tolerance	+/-1%
S/D	40/20
Surface Flatness	lambda/4
CA	>90%
Bevel	0.2*45degree
Centration	<3'
Coating	AR,BBAR,Metal Coating(Silver, Gold,Aluminum), Dielectric Coating upon request
