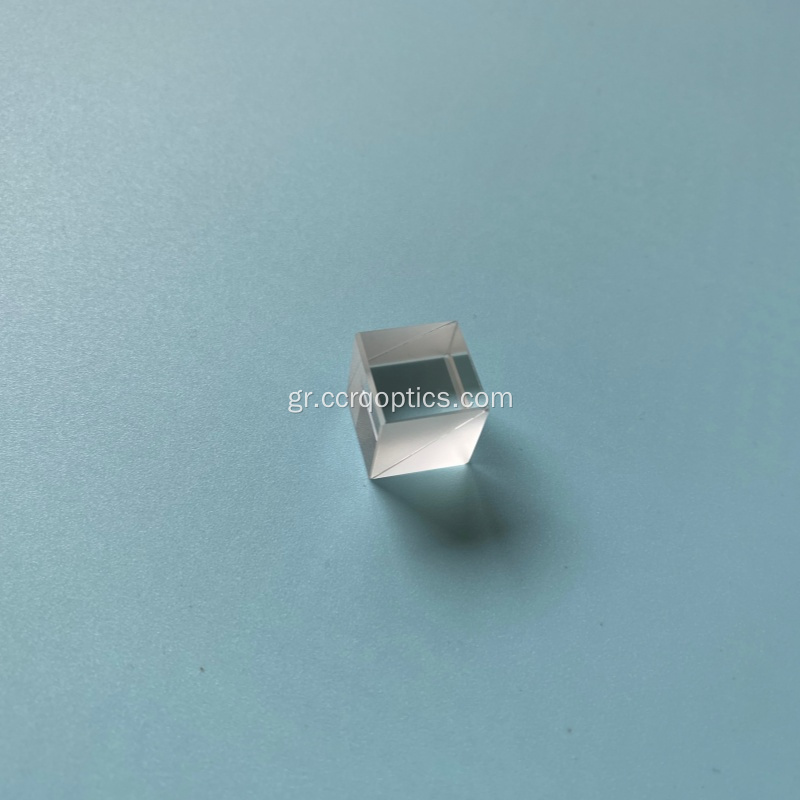

PBS Polarization Beamsplitter Cube Prism

PBS Polarization Beamsplitter Cube Prism

Name: κύβος πρίσματος1111
Uploaded: 2026-04-07T08:01:33+08:00
Description: Ένας κύβος διαχωριστή δέσμης πόλωσης (PBS) είναι ένα οπτικό

$30-80 /Piece/Pieces

Τρόπος Πληρωμής:	T/T
Incoterm:	FOB
Min. Παραγγελία:	10 Piece/Pieces
μεταφορά:	Air,Express,DHL,FedEx, TNT
Λιμάνι:	Beijing,Shenzhen,Shanghai

Επικοινωνήστε τώρα

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Συσκευασία & παράδοση

Περιγραφή Προϊόντος

Χαρακτηριστικά προϊό�...

Αρ. μοντέλου: BCM-CCRQ

Συσκευασία & παράδοση

Πώληση μονάδων	:	Piece/Pieces
Τύπος Πακέτου	:	τυλιγμένο με φούσκα σε κουτί για να αποφευχθεί η ζημιά
Παράδειγμα εικόνας	:

The file is encrypted. Please fill in the following information to continue accessing it

κύβος πρίσματος1111



Περιγραφή Προϊόντος

Ένας κύβος διαχωριστή δέσμης πόλωσης (PBS) είναι ένα οπτικό στοιχείο που χωρίζει μια δέσμη φωτός σε δύο δέσμες με κάθετες κατευθύνσεις διάδοσης.

Τα πολωτικά οπτικά πρίσματα αποτελούνται συνήθως από δύο ή περισσότερους κρυστάλλους με συγκεκριμένες οπτικές ιδιότητες, οι οποίες επιτρέπουν διαφορετική διάθλαση ή ανάκλαση του φωτός ανάλογα με την κατεύθυνση πόλωσής του.

Ο κύβος PBS που αποτελείται από τη συγκόλληση των δύο πρισμάτων ορθής γωνίας 45 μοιρών, οι κεκλιμένες επιφάνειες επικαλυμμένες με πολωτική μεμβράνη διαχωρισμού δέσμης και οι επιφάνειες ορθής γωνίας κάνουν επίστρωση AR για μείωση της απώλειας ανάκλασης. η αρχή λειτουργίας του βασίζεται στον διαχωρισμό των καταστάσεων πόλωσης του γραμμικά πολωμένου φωτός, το φως πρόσπτωσης ανακλήθηκε το πολωμένο φως S (κάθετα πολωμένο), ενώ το πολωμένο φως P (παράλληλα πολωμένο είναι η μετάδοση για να επιτευχθεί διάσπαση δέσμης σε κατεύθυνση 90 μοιρών

Ο διαχωριστής δέσμης πόλωσης pbs επιλέγει ως επί το πλείστον οπτικό γυαλί H-K9L, ZF κ.λπ. με υπόστρωμα, ανοχή διαστάσεων +/-0,1 mm, Tp>90% με ευρυζωνική ζώνη ή Tp>95% σε ένα μήκος κύματος. Rs>99,5%, ανάλογα με το σενάριο εφαρμογής, οι διαχωριστές δέσμης πόλωσης και ο καθρέφτης επίστρωσης με διαχωριστή δέσμης διατίθενται σε διάφορες προδιαγραφές σχετικά με το εύρος μήκους κύματος, την ικανότητα μεταφοράς ισχύος και τον λόγο εξάλειψης.

Βασικές προδιαγραφές ως εξής:

Μήκος κύματος εργασίας που καλύπτει ευρέως, συνήθως μήκος κύματος συμπεριλαμβανομένων 420-680nm, 650-950nm, 900-1300nm, 1200-1600nm κ.λπ.

Αναλογία εξαφάνισης: 500:1 ή 1000:1

Κατώφλι κατεστραμμένο με λέιζερ: 0,3-2J/cm2 (στάνταρ), υψηλή ισχύς λέιζερ 10-20J/cm2@1064nm, παράθυρο λιωμένου πυριτίου είναι ένα άλλο πολύ σημαντικό οπτικό στοιχείο που χρησιμοποιείται περισσότερο σε πεδίο υψηλής ισχύος λέιζερ, αιτία μετάδοσης ευρείας ζώνης από 185 nm σε 3500 nm που καλύπτει χαμηλή θερμοκρασία επέκτασης και υψηλή θερμοκρασία IR, (>1000℃), ανθεκτικό σε όξινη και αλκαλική διάβρωση.

Συνήθως μέγεθος PBS: 5mm έως 100mm ως επιλογή

Κυρίως Εφαρμογή: Λόγω του υψηλού λόγου κατάσβεσης, της χαμηλής ανάκλασης απώλειας και της καλής σταθερότητας, ο διαχωριστής δέσμης pbs ή η πλάκα διαχωριστή δέσμης διαδραματίζουν πολύ σημαντικό ρόλο σε τομείς υψηλής τεχνολογίας

1. Οπτικό σύστημα μέτρησης και λέιζερ

2. Συστήματα απεικόνισης και απεικόνισης

3. Επικοινωνία και Κβαντική τεχνολογία

Το CCRQ μπορεί να κατασκευαστεί κατά παραγγελία διαφορετικούς οπτικούς φακούς ανάλογα με τις απαιτήσεις που συνδυάζονται με σφαιρικό φακό, ασφαιρικό φακό, κυλινδρικό φακό, φακό collimator, οπτικά πρίσματα και οπτικούς καθρέφτες κ.λπ. για να επιτύχει διάφορες λειτουργίες όπως εστίαση, σύγκλιση, απόκλιση και μετάδοση φωτός.

Υπάρχουν διάφορες επικαλύψεις για προαιρετικές όπως AR, BBAR, HR, Beamsplitter και Dielectric Coating κ.λπ., ειδική μετάδοση μήκους κύματος άνω του 98%, κατάλληλη για UV, VIS και υπέρυθρο μήκος κύματος

ΠΡΟΣΟΧΗ:Πρέπει να αναφέρουμε, παράθυρα από ζαφείρι και σφαιρικό σφαιρικό φακό έχουμε διάφορα μεγέθη για δοκιμές δειγμάτων, φυσικά, custom made και διαθέσιμα, ενημερώστε με το σχέδιο του σχεδιασμού σας, περιμένουμε την επαφή σας και σας προσφέρουμε εντός 24 ωρών!
